30kV 40kV 50kV 60kV 80kV VLF-testeri

Sähkölaitteiden suurjännitekestävyystesti on yksi tärkeimmistä eristyksen ehkäisytestissä määritellyistä kohdista. Jännitteenkestävyystesti voidaan jakaa vaihtovirtakestävyystestiin ja tasajännitekestävyystestiin. Vaihtovirtakestävyystesti voidaan jakaa tehotaajuuteen, taajuuden muunnostekniikkaan ja 0,1 Hz:n ultra-matalataajuiseen testitekniikkaan, joista 0,1 Hz:n ultra-matalataajuinen tekniikka on nykyisen kansainvälisen sähköteknisen komission suosittelema uusin tekniikka. Yrityksemme uuden sukupolven erittäin matalataajuisten vlf-kaapelin testauslaitteet ovat ydintuote, joka on kehitetty itsenäisesti uusimmalla amerikkalaistekniikalla. Siinä on 7-tuumainen kosketusnäyttö, uusin yksisiruinen arm7-mikrotietokone, nopea{12}}mainosten hankintapiiri ja taustahallintaohjelmisto. Se soveltuu erityisen hyvin matalataajuisten sähkölaitteiden testaukseen, joissa on suuri eristysekvivalenttinen kapasitanssi (kuten virtakaapeli, tehokondensaattori, suuri ja keskikokoinen generaattori ja moottori jne.)

1. Edistyksellinen digitaalinen ohjaustekniikka: Hyväksyy mikrotietokone- ja digitaalisen taajuuden muunnostekniikan, joka mahdollistaa täysin automaattisen jännitteen nostamisen, pienentämisen, mittauksen ja suojauksen valinnaisella manuaalisella toimenpiteellä automaattisen toiminnan aikana.

2. Tarkka tiedonkeruu: Ottaa näytteitä jännite-, virta- ja aaltomuototiedoista suoraan korkean -jännitteen puolelta, mikä varmistaa oikeat ja tarkat testitulokset jännitteen huippuvirheellä enintään 3 % ja aaltomuodon vääristymällä enintään 5 %.

3. Useita luotettavia suojauksia: Varustettu yli-jännitteellä (toimintaaika<20ms) and high-low voltage dual over-current protection (action time <20ms); built-in high-voltage protection resistor in the booster, no external resistor required .

4. Ei kapasitanssin nousuvaikutusta: Käyttää korkean-matalajännitteisen suljetun-silmukan negatiivista takaisinkytkentäohjauspiiriä eliminoimaan kapasitanssin nousun lähdön aikana, mikä varmistaa vakaan testisuorituskyvyn.

5. Joustava taajuus ja kuormituskapasiteetti: valittavissa olevat lähtötaajuudet (0,1 Hz/0,05 Hz/0,02 Hz) maksimikuormituskapasiteetilla 5,5 µF (0,02 Hz:llä), soveltuvat pitkän matkan -kaapelitestaukseen.

6.Käyttäjä-ystävällinen käyttö: Ominaisuudet 7-tuumainen suuri LCD-kosketusnäyttö selkeään aaltomuotonäyttöön; tukee automaattista tietojen tallennusta ja sisäänrakennettua-tulostinta paikan päällä tapahtuvaa testiraporttien tulostamista varten.

7. Kompakti ja kannettava rakenne: Erillinen ohjain (4 kg) ja tehostinrakenne, pieni koko ja kevyt, kätevä sisä- ja ulkokäyttöön.

8. Laaja sovellusalue: Täyttää DL/T849.4-2004-standardin, ihanteellinen suurikapasiteettisten sähkölaitteiden, kuten virtakaapeleiden, generaattoreiden ja moottoreiden, eristyksenkestävyystesteihin. Tämä vlf-laite tarjoaa vakaan suorituskyvyn erilaisissa kenttätestausskenaarioissa.

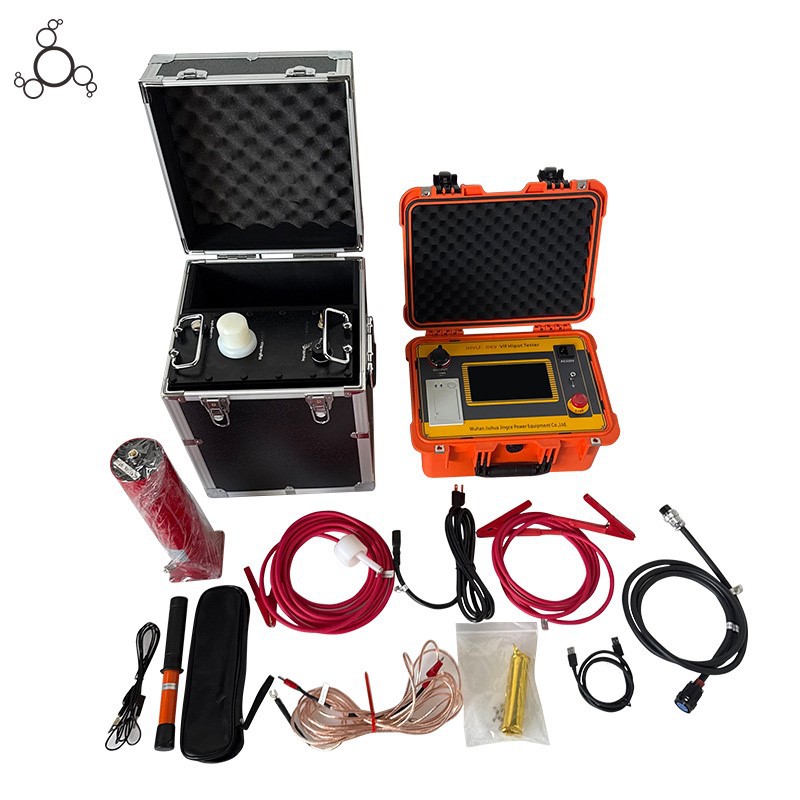

• Yksi oranssi kannettava isäntäkotelo, jossa on sisäänrakennettu -VLF-hipotestilaitteen pääyksikkö
• Yksi musta alumiiniseossuojakotelo, jossa on sisäänrakennettu{0}}korkeajännitegeneraattorimoduuli
• Yksi punainen korkeajännite silikonikaapeli alligaattoripidikkeillä
• Yksi punainen korkeajännitetestikaapeli eristävällä liittimellä
• Yksi musta virtajohto US-standardin pistokkeella
• Yksi musta signaalinsiirtokaapeli BNC-liittimellä
• Yksi sarja kuparilangan mittausjohtoja alligaattorin pidikkeillä
• Yksi punainen sylinterimäinen suurjännitekondensaattori
• Yksi korkeajännitepurkaustanko eristävällä kahvalla
• Yksi pieni musta apukaapeli
• Yksi kullattu-sylinterimainen testiliitin
• Yksi verkkolaite virtajohdolla
• Tämä vlf-testisarja sisältää kaikki tarvittavat lisävarusteet{0}}paikan päällä tapahtuvaa käyttöä varten
