1. Kolmivaiheinen CNC-siniinvertteriteho, pehmeä käynnistys ja pehmeä pysäytystoiminnot, joten sillä on nopea testausnopeus ja korkea tarkkuus.
2. Kolmivaiheinen muuntaja, yksi-vaihemuuntaja, PT, CT, Z-tyyppinen muuntajan suhde, ryhmä, napaisuuden testaustoiminto.
3. Kolmivaiheinen testaus sisältää linjan ja linjan välisen jännitteen suhteen, linjan ja vaiheen välisen jännitteen suhteen, kierrossuhteen, vektorikaavion ja ryhmäkytkennän testauksen.
4.CT-suhteen napaisuuden testaustoiminto.
5.Yksivaiheisen-testauksen aikana se toimii kulmaerotestauksena.
6. Hanavaihde voidaan testata jopa 99 vaihteella.
7. Testausalue on laaja, enintään 20 000.
8. Korkean ja matalan jännitteen käänteisen kytkennän muistutus.
9.Oikosulkumuistutus.
10. Ei-virta{1}}kellon ja päivämäärän näyttö. Tietojen tallennustapa on paikallinen tallennus, jossa on 100 testitietoa, ja tallennetut tiedot voidaan siirtää tietokoneelle (PC:lle).
11. Lämpötulostimen tulostustoiminto.
12. Pieni koko, kevyt, helppo kuljettaa ja käyttää.
TuoteJohdanto

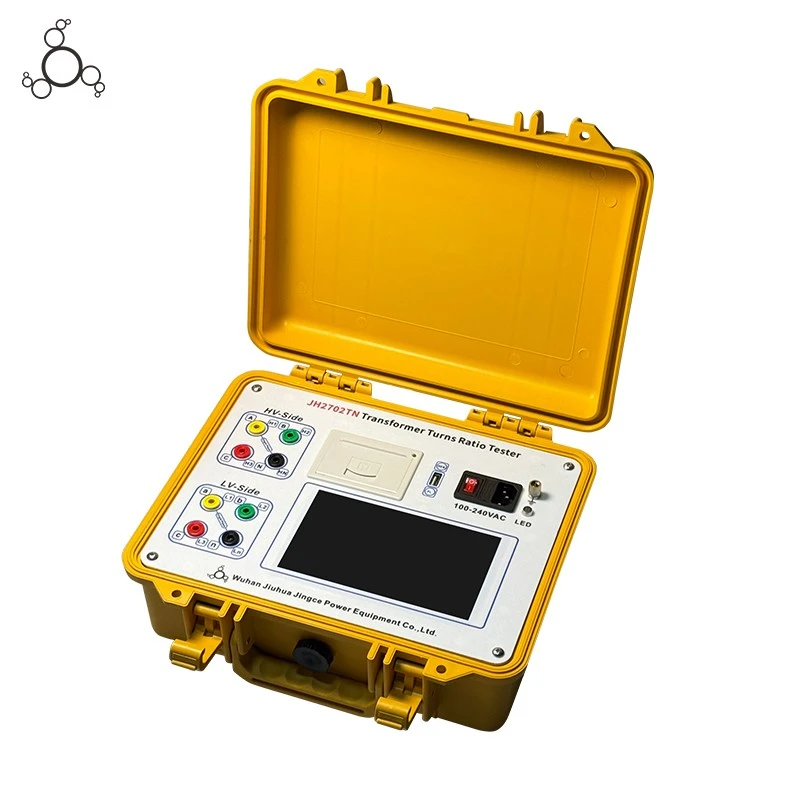

Transformer Turns Ratio Tester neutraalilla pisteellä on erittäin{0}}tarkka, älykäs testauslaite, joka on kehitetty itsenäisesti sähköjärjestelmän muuntajien testaustarpeisiin ja jonka on suunnitellut Wuhan Jiuhua Jingce Power Equipment Co.,Ltd. Koska muuntajat ovat sähköjärjestelmän ydin ja kriittisiä laitteita, niiden pitkän aikavälin vakaa ja luotettava toiminta liittyy suoraan sähköverkon toiminnan yleiseen turvallisuuteen ja vakauteen. Valtioverkon ennaltaehkäisevän testauksen määräysten mukaisesti kiertosuhdetestit muuntajien ja jännitesuhteiden testeissä ovat pakollisia uusille muuntajille ennen käyttöönottoa ja{5}}käyttömuuntajille säännöllisen huollon aikana-, jotka ovat välttämättömiä muuntajan käämien eheyden, käämikytkimen koskettimen suorituskyvyn ja kytkentäryhmän oikeellisuuden varmistamiseksi.
Tuoteparametri
|
Malli |
JH2702TN |
|
alue |
0.9~20000 |
|
tarkkuus |
± (luku × 0,1 % + 2 numeroa) (pienempi tai yhtä suuri kuin 1000) |
|
± (luku × 0,2 % + 2 numeroa) (yli 1000 ja pienempi tai yhtä suuri kuin 3000) |
|
|
± (luku × 0,3 % + 2 numeroa) (yli 3 000) |
|
|
resoluutiosuhde |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~9999.9(0.1) |
|
|
20000(1) |
|
|
toimiva virtalähde |
AC100-240 V, 50/60 Hz (latausjännite akkukäyttöisille malleille) |
|
instrumenttien paino |
4,7 kg |
|
Instrumentin äänenvoimakkuus |
320mm (pituus) × 280mm (leveys) × 135mm (korkeus) |
|
loppu-käyttölämpötila |
-10 astetta ~ 50 astetta |
|
suhteellinen kosteus |
<90%, no condensation |
Tuotteen ominaisuudet
Tämä kierrossuhteen testauslaite on ammattimainen, älykäs laite, joka on suunniteltu tehojärjestelmän muuntajien testaukseen. Se integroi edistyneitä tekniikoita ja inhimillistä suunnittelua tehokkaan, tarkan ja luotettavan suorituskyvyn saavuttamiseksi. Ammattimaisena 3-vaiheisena ttr-testaajana siinä on täydellinen sarja kolmivaiheista -vaihetestaustoimintoa, jotka voivat täyttää täysin sähköjärjestelmän kolmivaiheisten-vaihemuuntajien ja muiden laitteiden moniulotteiset testaustarpeet.
Neutraalipisteen toiminto Erillisen nollapisteen testausliittimen lisääminen laajentaa muuntajan ttr:n sovellusaluetta, jolloin se voi testata suoraan nollapisteellä varustettuja muuntajia (esim. Yn, YN liitäntäryhmät). Tämä toiminto eliminoi lisäjohdotuksen tai lisälaitteiden tarpeen, mikä mahdollistaa linjan-–-nollajännitteen suhteen ja nollapisteeseen{5}} liittyvien parametrien tarkan mittauksen. Se soveltuu erityisen hyvin jakelumuuntajien, maadoitusmuuntajien ja muiden neutraalilla pisteellä varustettujen laitteiden testaamiseen. Se tarjoaa kattavan datatuen muuntajan kunnon arvioinnille ja vikadiagnoosille sekä tekee ttr-testistä kattavamman ja tarkemman nollapistemuuntajan havaitsemiseen.

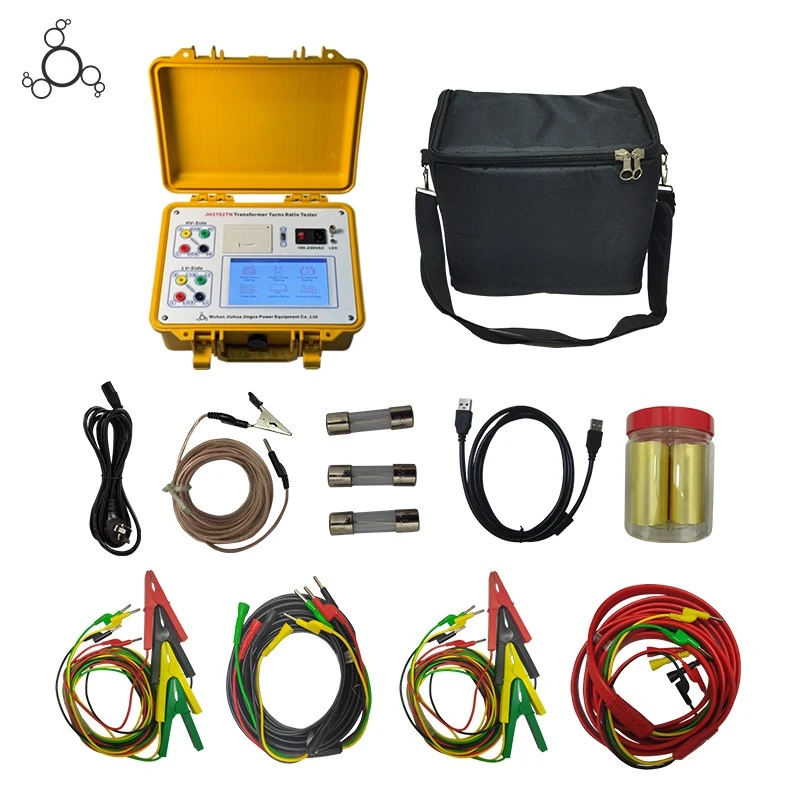

Tuotteen tarvikkeet
- Keltainen kannettava kova kotelo
- Musta kantolaukku
- Virtajohto
- Erillinen maadoitustestijohto
- Kolme varasulaketta
- USB-kaapeli
- Kaksi rullaa painopaperia
- Neljä erillistä testijohtoa (punainen, keltainen, vihreä, musta) suurilla alligaattorikiinnikkeillä
Toimitus, toimitus ja tarjoilu
FAQ
K: Mitä ainutlaatuisia testitoimintoja kolmivaiheinen{0}}testi tukee neutraalipistemuuntajia?
V: Se voi suorittaa nollapistemuuntajien (esim. Yn/YN-liitäntäryhmien) linjan{0}}vaihejännitesuhteen testauksen neljän-värisen nollapisteen testiliittimen kautta ilman ylimääräisiä apujohdotuksia.
K: Kuinka asettaa käämikytkimen parametrit laskemaan käännössuhteen virhe tarkasti?
V: Syötä testiparametrien asetusliittymään muuntajan väliottoväli (prosentteina) ja väliottovaihteiden kokonaismäärä. Testin jälkeen laite analysoi automaattisesti hanan todellisen asennon ja laskee tarkan kääntösuhteen virheen.
K: Yritys tarjoaa monia erilaisia muuntajan kääntymissuhteen testauslaitteita; mitkä ovat tämän muuntajan kierrossuhteen testerin edut?
V: Tässä muuntajan kierrossuhteen testaajassa on erittäin laaja kierrossuhteen mittausalue 0,9-20 000 ja moni-asteen tarkkuus (±0,1 % ~ 0,3 % lukemasta), joka kattaa useimpien korkean -jännitteen, keski{8} PT- ja PT-muuntajien testaustarpeet. Sen kolmi-vaihetesti tukee nollapistemuuntajien (esim. Yn/YN-liitäntäryhmien) sekä linja----- että linja--vaihejännitesuhdetestausta (esim. Yn/YN-liitäntäryhmät) omien liittimien kautta. Se mahdollistaa yhden-pysäytyksen ja kattavan kierrossuhteen havaitsemisen ilman lisälaitteita. Samaan aikaan korkea-tarkkuussuhde, joka vastaa laajaa aluetta, varmistaa tarkan tiedonkeruun muuntajista, joilla on äärimmäisiä käännössuhdearvoja, ja se voi automaattisesti analysoida välioton sijainnin ja laskea suhdevirheen, mikä tekee siitä ammattimaisempaa ja tehokkaampaa laajamittaisessa sähköverkon kunnossapidossa ja suurjännitelaitteiden testauksessa.
